ME-020B Блок синхронизации

8 каналов

Назначение и область применения

Блок синхронизации ME‑020 предназначен для формирования управляющих сигналов синхронизации работы приборов при построении измерительных систем на базе нескольких комплексов MIC. Блок формирует сигналы единого времени (СЕВ) для привязки регистрируемой измерительной информации к единой шкале времени.

Блок синхронизации МЕ‑020В представляет собой конструктивную модификацию блока ME‑020Е и предназначен для установки в 19” стойки при организации комплексных систем стоечного типа.

Руководство по эксплуатации

Особенности

Имеется возможность передачи тактовой частоты.
Ретранслирование сигналов.
Конструктив 19’’.

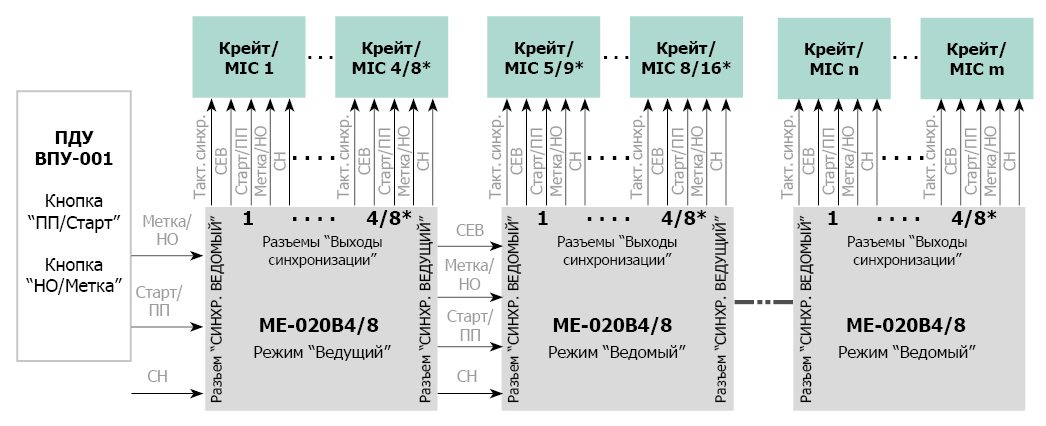

ME-020B. Схема подключения модулей "Ведущий-Ведомые"

Технические характеристики

Параметр	Значение
	ME-020B4	ME-020B8
Количество каналов синхронизации	4	8
Входные уровни	TTЛ или «сухой контакт»
Входной ток, мА	4 ... 10
Выходные напряжения, уровень	ТТЛ
Выходное сопротивление, Ом	50
Напряжение гальванической изоляции (вход‑выход-источник питания), В	1 000
Режим работы	непрерывный
Технический ресурс, ч	50 000
Напряжение питания, В	˜220
Потребляемая мощность, Вт, не более	5	10
Габариты, мм	483 × 280 × 88
