MIC-1500 Цифровая многоканальная телеметрическая система

до 64 тензоканалов

до 80 каналов температуры

бесконтактная передача питания

широкий температурный диапазон

Назначение и область применения

Цифровая многоканальная телеметрическая система MIC-1500 предназначена для измерения температуры при помощи термопар и измерения динамических деформаций при помощи теннзодатчиков, установленных на вращающихся узлах изделия.

Система может применяться для установок испытания компрессоров, газогенераторов двигателей, роторов низкого давления полноразмерного двигателя.

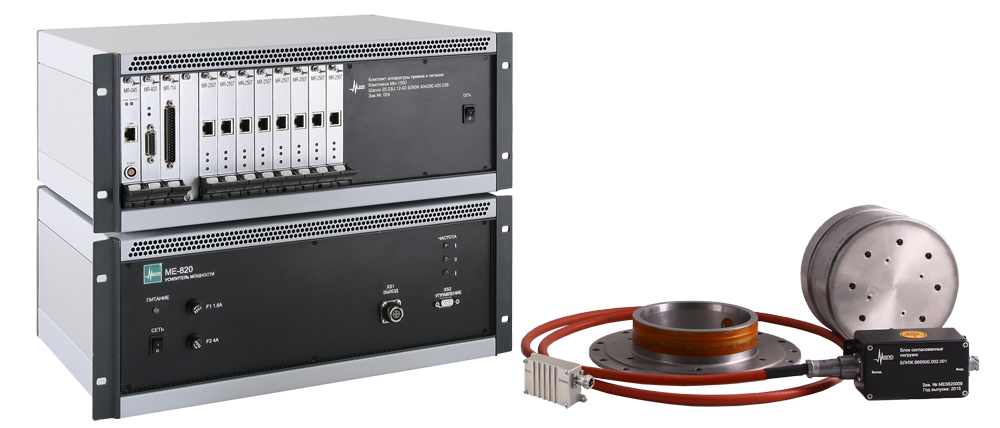

Телеметрическая система MIC-1500

Руководство по эксплуатации

Свидетельство об утверждении типа

Особенности

Модульная архитектура позволяет изменять количество и номенклатуру измерительных каналов за счёт изменения числа установленных передатчиков. Система может иметь до 64 тензоканалов и до 80 температурных каналов.
Передача измеренной информации осуществляется по высокочастотному каналу на внешний блок приема информации при помощи антенной системы. Параметры высокочастотного канала (частота передачи) могут изменяться в зависимости от конфигурации системы.

Система MIC-1500 состоит из:

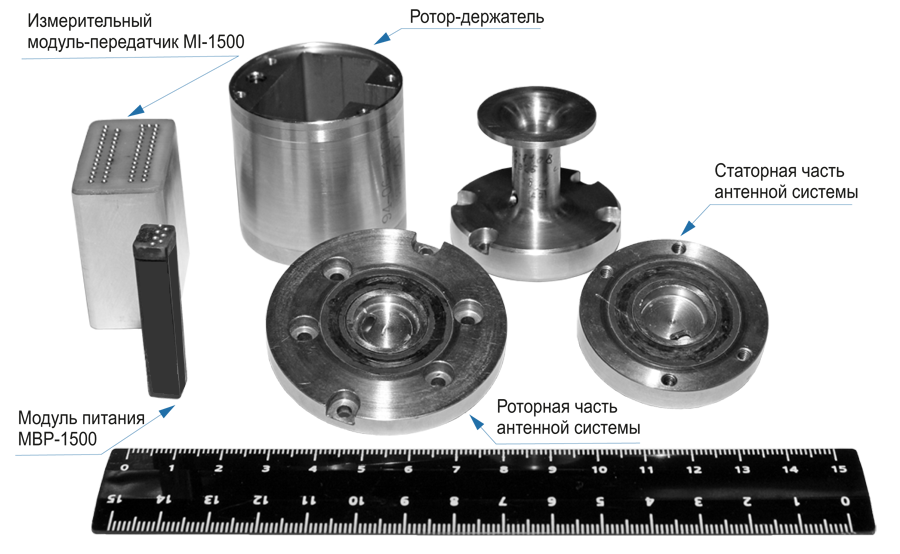

измерительной части, размещённой в держателе-роторе, где установлены: 8 измерительных модулей-передатчиков МI-1500, 8 модулей питания MBP-1500, роторная ("приёмная") часть вращающегося трансформатора, служащего для передачи энергии питания измерительной части и для передачи сигналов канала управления, роторная ("передающая") часть антенной системы;

приёмной части, размещённой на статоре, содержащей передающую часть индуктивного канала антенной системы и приёмную часть ВЧ канала антенной системы;

аппаратуры приёма и питания.

Аппаратура приёма и питания устанавливается на расстоянии до 30 метров от статорной части телеметрической системы в рабочей кабине испытательного стенда.
Диагностика КЗ и обрыва датчика.
Рабочие условия для передатчика МI-1500:

частота вращения: 3 000 ... 30 000 об/мин;

центробежное ускорение до 40 000 g;

рабочий диапазон температур -45 … + 125^оС;

вибрации до 150 g в диапазоне частот 0 … 400 Гц;

избыточное давление до 4 кгс/см².

Технические характеристики модуля-передатчика MI-1500

Наименование характеристики	Значение
Количество тензоизмерительных каналов в модуле MI-1500	8*
Количество термопарных каналов в модуле MI-1500	10*
Количество каналов компенсации «холодного спая» (подключение термопреобразователя Pt100) в модуле MI-1500	1
Количество модулей MI-1500 в блоке сбора и передачиинформации	от 1 до 8
Время подготовки к работе, мин, не более	15
Время, непрерывной работы, ч, не более	24
Тип питания	однофазный переменный ток
Напряжение питания, В	220±22
Степень защиты изделия по ГОСТ 14254-2015	IP53
Рабочие условия эксплуатации для блока сбора и передачиинформации: температура окружающей среды, °С относительная влажность,%	от -40 до +110 (до +125 не более 30 мин) до 95
Рабочие условия эксплуатации для комплекта аппаратуры приёма и питания: температура окружающей среды, °С атмосферное давление, кПа относительная влажность,%	от +5 до +40 от 84 до 106,7 до 95
Температура транспортирования, °С	от -10 до +50
Температура хранения, °С	от +5 до +35
Средний срок службы, лет, не менее	7
Средняя наработка на отказ, ч, не менее	10000
* - возможно увеличение количества тензоизмерительных каналов за счет термопарных

Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений амплитудного (пикового) напряжения переменного тока частотой 1 кГц (сигналы от тензодатчиков), мВ	от -3 до +3; от -7,5 до +7,5; от -15 0 до +15; от -30 до +30; от -60 до +60
Пределы допускаемой приведённой (к уровню напряжения от пика до пика) погрешности измерений напряжений переменного тока, %	±0,5
Диапазон измерений напряжения постоянного тока (сигналы термо-ЭДС термопар по ГОСТ Р 8.585-2001), мВ	от -4,9 до +66,0
Пределы допускаемой приведённой (к диапазону) погрешности измерений напряжения постоянного тока, %	±0,2
Диапазон измерений электрического сопротивления (сигналы термопреобразователя сопротивления Pt 100 по ГОСТ 6651-2009), Ом	от 84 до 148
Пределы допускаемой приведённой (к диапазону) погрешности измерений электрического сопротивления, %	±0,2
Диапазон измерений температуры термопарами типа К, °С	от -140 до +1370
Пределы допускаемой погрешности измереий, °С	±3,0*
Диапазон измерений температуры термопарами типа L, °С	от -85 до +790
Пределы допускаемой погрешности измерений, °С	±3,0*
Диапазон измерений температуры теромопреобразователем сопротивления Pt 100 (канал компенсации холодного спая), °С	от -40 до +125
Пределы допускаемой погрешности измерений температуры холодного спая, °С	±0,3*
* - без учёта погрешности первичных преобразователей
