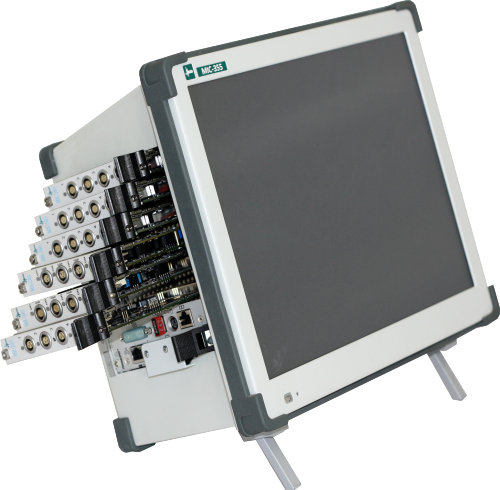

MIC-355М Переносной регистратор-анализатор динамических параметров

6 слотов (24 аналоговых канала)
частота дискретизации до 216 кГц/канал при разрешении 24 бит

Назначение и область применения

Переносной регистратор-анализатор параметров динамических процессов, осуществляющий:



Основная область применения MIC-355M – исследования быстропеременных процессов, диагностика и контроль механического, акустического и вибрационного состояния элементов машин и механизмов.





Особенности

  • Установка до 6 модулей стандарта PXI.
  • Дифференциальные и недифференциальные входы.
  • Поканальные программно-управляемые ФНЧ, ФВЧ.
  • Возможность применения датчиков со встроенной электроникой стандарта IEPE (ICPTM, IsotronTM, DeltatronTM и т. п.), в т. ч. оснащённых встроенными электронным таблицами данных (TEDS).
  • Межканальная синхронизация менее 200 нс; поддержка стандарта IRIG-B, возможна привязка к абсолютному времени систем ГЛОНАСС/GPS.
  • Регистрация данных на жёсткий диск.
  • ЖК-дисплей, канал аудио-сопровождения.
  • Подключение стандартной компьютерной периферии.
  • Транспортировочный контейнер.
  • Специализированное ПО регистрации и экспресс-обработки MR-300.
  • Специализированное ПО WinПОС для детального анализа измерительных данных.





 Контроллер прибора построен на базе высокопроизводительного двухъядерного процессора Intel® Coreтм2 Duo T7500 с частотой процессора 2,2 ГГц. Контроллер имеет установленную память объемом 1 ГБ, оснащен интерфейсами DVI, 2хGigabit LAN. Процессорный модуль имеет твердотельный накопитель данных объемом 240 Gb.

 Наличие у MIC-355M сенсорного дисплея и возможность подключения стандартного набора периферийных устройств (клавиатура, компьютерная мышь) делает его весьма удобным при создании мобильных систем измерений, лабораторных исследованиях и других работах, требующих проведения измерений с высокой частотой опроса и оперативной обработки полученных данных.

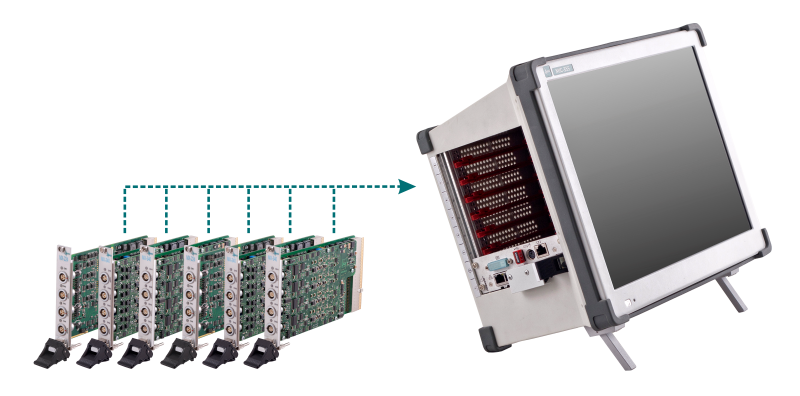

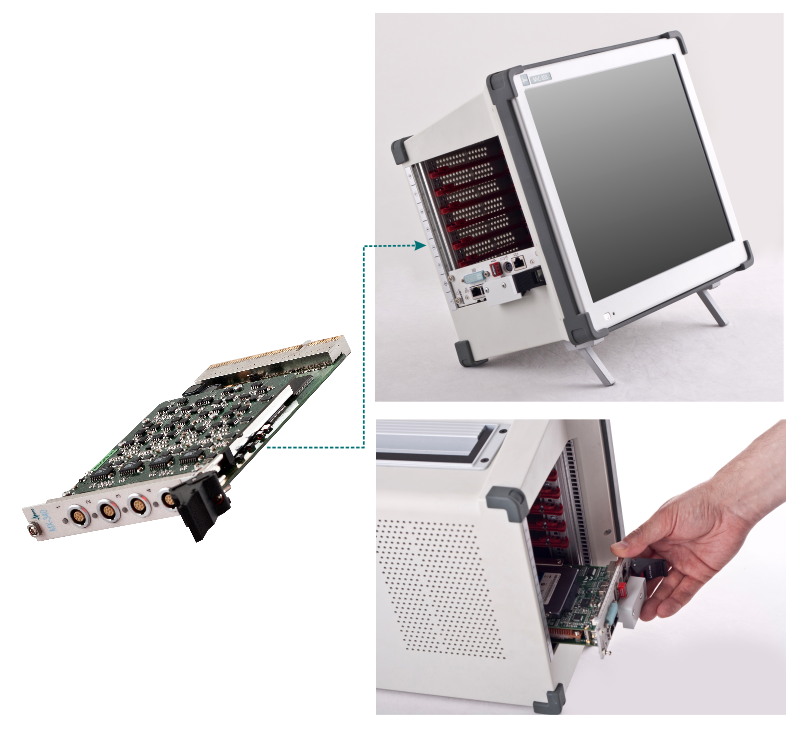

 Модульная архитектура измерительного комплекса MIC-355M позволяет устанавливать до шести измерительных модулей в один прибор. Регистратор может оснащаться любым набором выпускаемых НПП «МЕРА» функциональных модулей стандарта PXI: MX-224, MX-240, MX-310, MX-340.

Технические характеристики

Параметр

Значение

Количество слотов

6

Количество измерительных каналов до 24

Частота дискретизации, кГц/канал

до 216

Разрядность АЦП (индивидуальные на каждый канал), бит

24

Дисплей, "

15

Масса, кг

9,4

Габариты, мм

345 x 285 x 190

Максимальная потребляемая мощность, ВА 300
Напряжение питания, В 90 ... 260




Организация измерительного канала

В MIC-355М могут быть установлены следующие модули

Модуль для динамических тензоизмерений
4 канала
422 Гц ... 216 кГц
±100 мВ
24 бит
Модуль для статодинамических тензоизмерений
4 канала
422 Гц ... 216 кГц
±1 мВ ... 10 В
24 бит
Модуль для измерения частоты
16 каналов
до 200 Гц
0,01 Гц ... 400 кГц
16 бит
