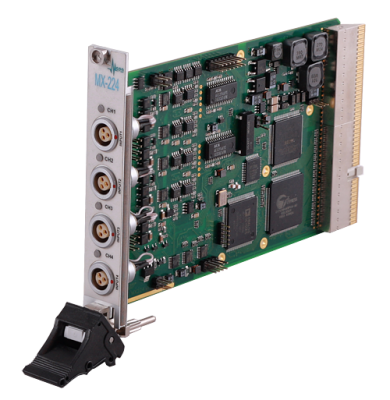

MX-224 Универсальный модуль для динамических измерений

• 4 независимых канала (имеется 8-канальное исполнение – MX-228).
• Источниками входных сигналов для модулей могут служить пьезоэлектрические акселерометры, микрофоны, датчики пульсаций давления, тензодатчики с соответствующими внешними усилителями-преобразователями, а также датчики стандарта IEPE со встроенными усилителями-преобразователями с питанием постоянным током по двухпроводной линии (ICP^TM, Isotron^TM и аналогичные), в т. ч. оснащённые электронным паспортом датчика (TEDS).

• Программно отключаемые фильтры верхних частот.
• Возможность измерения постоянной составляющей динамического процесса.
• Встроенные диагностические функции.

Параметр

Значение

Количество каналов

• МХ-224
• МХ-228

4

8

Режим работы канала по входу (тип входа)

- дифференциальный вход по напряжению;
- недифференциальный вход по напряжению;
- недифференциальный вход по напряжению с питанием датчика типа ICP;

Амплитудные входные диапазоны каналов, В (количество разрядов АЦП, бит)

±10  (24);
±10  (16);
±6  (16);
±3  (16);
±1,5  (16);
±0,75  (16);
±0,375  (16);
±0,188  (16);

Частота дискретизации сигналов Fs,Гц

3375;
6750;
13500;
27 000;
54 000;
108 000;
216 000

Частота среза (программно отключаемого) ФВЧ по уровню -3 дБ на входе АЦП, Гц

1,7

Величина тока питания датчика типа ICP (в диапазоне выходных напряжений от 0,5 до 29 В), мА

8 ± 0,4;
10 ± 0,5

Напряжение встроенного источника опорного напряжения, В

4,096 ± 0,004

Подавление входного синфазного сигнала в полосе частот от 50 Гц до 1 кГц, дБ, не менее

64

Основная погрешность напряжения встроенного источника опорного напряжения, %

±0,1

Максимальный ток нагрузки служебного питания +12 В и -12 В одного канала, мА

120

Основная приведенная погрешность измерения напряжения постоянного тока (Fs=216кГц, входной диапазон 10,0…+10,0 В) при температуре 25°С, %

±0,1

Основная приведенная погрешность измерения напряжения переменного тока частотой 1кГц (Fs=216кГц, входной диапазон -10,0…+10,0 В) при температуре 25°С, %

±0,1

Неравномерность АЧХ каналов в диапазоне частот от 20 Гц до 40 кГц относительно входного сигнала частотой 1 кГц (Fs=216 кГц, дифференциальный тип входов), дБ, не более

±0,01

Неравномерность АЧХ каналов в диапазоне частот от 40 кГц до 100 кГц относительно входного сигнала частотой 1 кГц (Fs=216 кГц, дифференциальный тип входов), дБ, не более

±0,1
