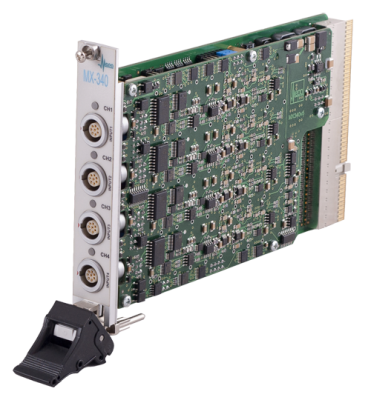

MX-340 Модуль для статодинамических тензоизмерений

4 канала
422 Гц ... 216 кГц
±1 мВ ... 10 В
24 бит

Измеряемые величины

Назначение и область применения

Модуль стандарта PXI, предназначенный для усиления, измерения сигналов от тензодатчиков, выполненных по схеме измерительного моста, ½-моста, ¼-моста, одиночных тензометров и потенциометрических схем подключения датчиков при динамическом и квазистатическом тензометрировании.

Модуль MX-340 используется для создания многоканальных систем сбора данных, измерительных комплексов с большим динамическим диапазоном.

Устанавливается в многоканальные регистраторы-анализаторы параметров динамических процессов MIC-355M, MIC-551, MIC-553.

Управление модулями, измерение, экспресс-анализ и регистрация сигналов осуществляется средствами программы MR-300. Для отображения, обработки, детального анализа зарегистрированных сигналов и вывода на печать результатов служит программа WinПОС.

Руководство по эксплуатации

Руководство пользователя

Особенности

4 независимых канала со встроенными тензоусилителями.
Питание (возбуждение) тензодатчиков постоянным балансным током при помощи двух согласованных источников обеспечивает высокую защищенность канала от влияния внешних электростатических помех, действующих на соединительную линию (по сравнению с несимметричным (заземленным) источником тока).
Питание регулируемым током или напряжением.
Полоса анализа от 0 до 100 кГц.

Программно переключаемые аналоговые фильтры верхних и нижних частот.
2 номинала шунтов; режим динамического шунта.
Встроенные диагностические функции и функции самокалибровки, в том числе динамической.

Подключение шунтирующего резистора 120 кОм для калибровки/проверки линии датчика.

Технические характеристики

Параметр	Значение
Типы входов АЦП (встроенные усилители отключены)	дифференциальный; недифференциальный
Частота дискретизации, Гц/канал	6750; 13500; 27 000; 54 000; 108 000; 216 000
Типы датчиков (встроенные усилители включены)	мост; 1/2-мост; 1/4-мост; тензометр; потенциометр
Диапазон установки токов питания (возбуждения) датчиков, мА	1 … 17
Диапазон установки напряжений питания (возбуждения) датчиков, В	0,5 ... 18
Диапазон аппаратной балансировки (смещения нуля) встроенных усилителей (приведенный к входу), мВ	-100 ... +100
Основная погрешность измерения напряжения постоянного тока, приведенная к входному диапазону ±10 В (Fs=216кГц, АЦП 16 бит, встроенный усилитель отключен), %	±0,1
Частотный диапазон измерений, кГц	0 … 100
Полоса пропускания каналов по уровню -3 дБ (ФНЧ отключён), кГц	0 … 100 (одиночный тензорезистор: 10 Гц … 100 кГц)
Динамический диапазон измерений, дБ, не менее	100
Входные диапазоны в зависимости от коэффициентов усиления (Ку) встроенных усилителей, мВ	±10 000 (Ку=1) ±100 (Ку=100) ±50 (Ку=200) ±20 (Ку=500) ±10 (Ку=1 000) ±5 (Ку=2 000) ±2 (Ку=5 000) ±10 (Ку=10 000)
Частоты среза отключаемых ФНЧ 3-го порядка встроенных усилителей по уровню -3дБ (стандартная поставка), кГц	2; 40 (сохраняется в ППЗУ модуля и отображается в меню настройки)
Частота среза отключаемого встроенного ФВЧ 1-го порядка на входах АЦП (по уровню -3дБ), Гц	0,17
Частота среза отключаемых ФВЧ 1-го порядка встроенных усилителей (по уровню -3дБ), Гц	1
Номинальные сопротивления встроенных калибровочных шунтов (стандартная поставка), кОм	59,9; 174,4 (сохраняется в ППЗУ модуля и отображается в меню настройки)
Номинальное сопротивление встроенных имитаторов датчиков (тензометров), Ом	100; 120; 200; 350
