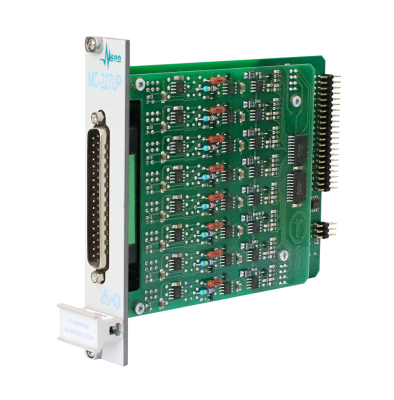

MC-227UP Модуль для измерения относительного сопротивления

8 каналов
0 … 100 %
10 … 100 Гц
16 бит

Измеряемые величины

Назначение и область применения

Модуль МС‑227UP предназначен для измерения относительных сопротивлений датчиков и преобразователей. Работает с датчиками, имеющими потенциометрический выход.

Управление модулями, измерение и регистрация сигналов осуществляется средствами программы Recorder. Для отображения, обработки, детального анализа зарегистрированных сигналов и вывода на печать результатов служит программа WinПОС.

Особенности

Поканальные АЦП интегрирующего типа.
Индивидуальная гальваническая развязка каналов.

Модуль имеет 8-канальный гальванически изолированный источник питания потенциометрических датчиков. Потенциометрический датчик подключается к модулю по 4-проводной схеме, что позволяет компенсировать сопротивление сигнальных линий и повысить точность измерений.

Технические характеристики

Параметр	Значение
Количество независимых каналов	8
Диапазон измерения, %	0 … 100
Напряжение питания датчиков, В	6 ± 0,1%; 6,3 ± 0,1%
Полное сопротивление потенциометров датчиков, Ом	500 … 5 000
Максимальное напряжение гальванической развязки, В	1 000
Неравномерность АЧХ в полосе пропускания, %	0,1
Уровень собственных шумов, дБ	-72
Максимально допустимый уровень входного сигнала, В, не более	±12
Частота дискретизации, Гц	10 ... 100
Основная приведённая погрешность измерений при частоте дискретизации 10 Гц, %	0,08
