Главная → Продукция и услуги → Серия MC → MIC-026

Печать

MIC-026 Универсальный переносной многоканальный измерительно-вычислительный комплекс

7 слотов

Назначение и область применения

Универсальный многоканальный комплекс предназначен для регистрации и анализа измеряемых данных.

Руководство по эксплуатации

Работа как с быстроменяющимися (вибрация, акустика и т. п.), так и с медленноменяющимися (температура, давление, нагрузка, усилие, деформация и т. п.) параметрами.

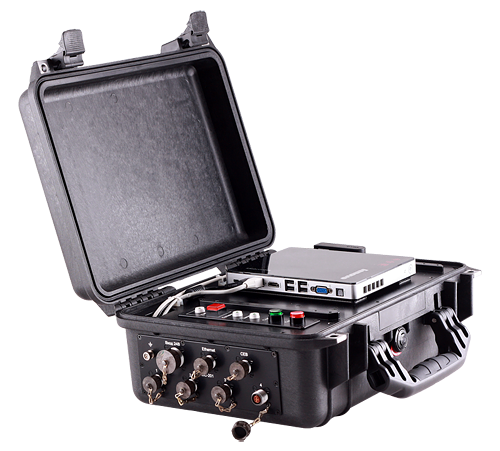

MIC-026 − транспортное исполнение

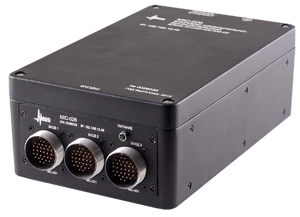

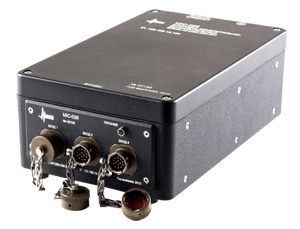

MIC-026 − моноблок на 3 модуля, оснащается входными разъёмами различных типов

Особенности

Имеет несколько вариантов исполнения:
- модульное 7-слотовое (на 7 модулей);
- моноблочное, расчитанное на 3 измерительных модуля.

Управление крейтом осуществляется со станции сбора данных. Связь со станцией сбора данных осуществляется по Ethernet.
Работает под управлением ПО Recorder. Состав измерительных модулей определяется номенклатурой электрических параметров, приходящих от датчиков и преобразователей.

Технические характеристики

Параметр	Значение
Количество слотов	7 / 3
Масса, кг	5
Габариты, мм	257 x 155 x 316

Организация измерительного канала

Программное обеспечение

открытое ПО для универсального применения

после- экспериментальная обработка данных

В MIC-026 могут быть установлены следующие модули

Модуль для высокоточных измерений напряжений

16 дифференциальных каналов
±0,00125 … ±10 В
до 102,4 кГц
16 бит

Модуль для измерения силы постоянного тока

16 каналов
0 … 5 мА; 0 … 20 мА; 4 … 20 мА
до 100 кГц
16 бит

Модуль измерения динамических сигналов

4 канала
±0,02 … ±8,5 В
до 64 кГц
16 бит

Модуль для работы с тензометрическими датчиками

4 канала
±16 мВ/В
30 … 7 600 Гц
16 бит

Модуль для измерения силы постоянного тока

8/16 каналов
0 … 5 мА; 0 … 20 мА
10 … 100 Гц
16 бит

Модуль для измерения ЭДС термопар

7/15 каналов
-10 … +68 мВ
10 … 100 Гц
16 бит

Модуль для измерения напряжения постоянного тока

8/16 каналов
-10 … +68 мВ
10 … 100 Гц
16 бит

Модуль для измерения сопротивления постоянному току

8 каналов
0 … 10 000 Ом
10 … 100 Гц
16 бит

Модуль для измерения частоты периодического сигнала

8 каналов
4 … 8 В
0,01 Гц ... 400 кГц
до 200 Гц
16 бит

Модуль для измерения напряжения постоянного тока

8/16 каналов
–2 … +8 /0 … 10 В
10 … 100 Гц
16 бит

Модуль для измерения относительного сопротивления

8 каналов
0 … 100 %
10 … 100 Гц
16 бит

Цифро-аналоговый преобразователь

8 каналов
±100 мВ; ±10 В
12 бит

Модуль ввода цифровых сигналов

16 каналов
0 … 20 В; 0 … 40 В
Время включения: 5 мкс
Время выключения: 30 мкс

Модуль вывода цифровых сигналов

16 каналов
Время включения: 3 мс
Время выключения: 0,5 мс

Цифро-аналоговый преобразователь

1 канал
±100 мВ; ±10 В
16 бит

Модуль ввода цифровых сигналов

32 канала
0 … 20 В; 0 … 40 В
Время включения: 5 мкс
Время выключения: 30 мкс

Модуль вывода цифровых сигналов

32 канала
Время включения: 3 мс
Время выключения: 0,5 мс

Примеры внедрения MIC-026

Система измерения вибронагрузок при транспортировке ракеты-носителя (pdf 0,5 МБ)

Система измерения вибронагрузок при транспортировке ракеты-носителя (pdf 0,5 МБ)
