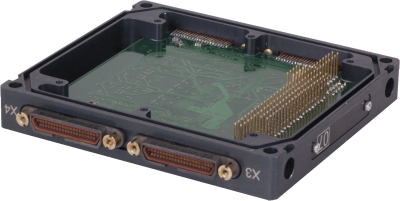

MB-214 Модуль для измерения напряжения тензодатчиков

8 каналов
±25 ... ±40 мВ/В
50 ... 4 800 Гц
16 бит

Измеряемые величины

Назначение и область применения

Модуль MВ-214 предназначен для работы с мостовыми, полумостовыми тензодатчиками и одиночными тензорезисторами сопротивлением 100 … 1000 Ом при проведении статических и динамических измерений.

Предназначен для создания бортовых систем измерений. Используется в составе бортовых измерительных комплексов MIC-710.

Особенности

Стандарт PC/104.

Групповая гальваническая развязка каналов.

Два режима работы:

Динамически

Статический

Технические характеристики

Параметр	Значение
Количество каналов	8
Диапазоны измерения, мВ/В	0 … 2,5; ±2,5; 0 … 10; ±10; 0 … 40; ±40
Частота дискретизации, Гц/канал в режиме 1 в режиме 2	600; 1 200; 2 400; 4 800 6,25; 12,5; 50
Предел основной приведённой погрешности, % в режиме 1 в режиме 2	±0,05 ±0,025
Дополнительная погрешность, вызванная изменением температуры (в рабочем диапазоне температур) на 10°С,% в режиме 1 в режиме 2	±0,05 ±0,02
Рабочий диапазон температур, °С	-55 ... +50
