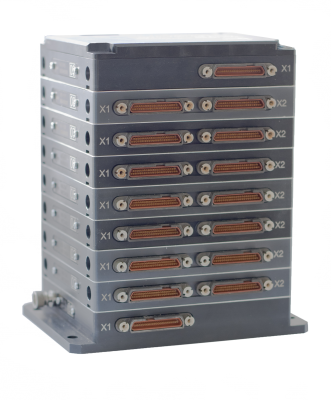

MIC-710 Комплекс измерительный магистрально-модульный

64 аналоговых канала

64 температурных канала

192 цифровых канала

Назначение и область применения

Комплекс измерительный MIC-710 предназначен для работы с датчиками различных типов:

датчиками с выходом по напряжению;
потенциометрическими датчиками;
термопарами;
термометрами сопротивления.

Малогабаритный блок сбора информации MIC-710 применяется при построении бортовых систем измерений, используемых при испытаниях авиационной и ракетно-космической техники. Рассчитан на жёсткие условия эксплуатации.

Руководство по эксплуатации

Особенности

Высокая степень защиты от воздействия внешних факторов, ударных и вибрационных перегрузкок.
Возможность конструировать распределённые измерительные системы из отдельных блоков.
Модульная конструкция, позволяющая произвольно конфигурировать аппаратные средства измерений.
Дублирование измерительных каналов для повышения надёжности.

Функции автоматической диагностики измерительной системы в процессе работы и автоматизированной диагностики системы при испытаниях с контрольно-проверочной аппаратурой.

В качестве внутреннего интерфейса блока используется PC/104, поддерживаемый более 150 производителями встроенных устройств, что позволяет включать в блоки MIC-700 модули сторонних производителей.
Информационный обмен между блоками осуществляется по интерфейсам: Ethernet, SpaceWire, МКО ГОСТ Р 52070-03.

Технические характеристики

Параметр	Значение
Количество каналов (в блоке из 9 модулей, что является максимальным количеством) аналоговых (2 модуля MB-132) температурных (2 модуля MB-232) цифровых (3 модуля MB-464)	64 64 192
Запись полного потока телеметрической информации в энергонезависимую память при информативности 4 Мбит/с, час	до 4
Рабочий диапазон температур, °С	–40 ... +85
Масса, кг	2,6
Габариты, мм	120 x 134 x 161
